Автоматизированная Система Диспетчерского Управления
АСДУ RedPine – это программно-аппаратный комплекс, предназначенный для построения автоматизированных систем учёта энергоресурсов, контроля качества электроэнергии, мониторинга и диспетчеризации инженерных систем.
Цели внедрения АСДУ REDPINE®:
Экономия
- До 10% экономии затрат на энергоресурсы.
- Снижение затрат на обслуживание.
Надёжность
- Мониторинг состояния инженерных систем и оборудования.
- Прогнозирование поведения систем.
- Предупреждение аварий.
Управляемость
- Полная и своевременная информация.
- Контроль расходов на обслуживание и энергоресурсы.
- Анализ и оптимизация затрат.
Что предоставляет RedPine:
- Своевременная информация о состоянии инженерных систем.
- Инструмент для анализа работы инженерных систем и выработки управленческих решений.
- Учет и анализ потребления энергоресурсов.
- Контроль качества электроэнергии.

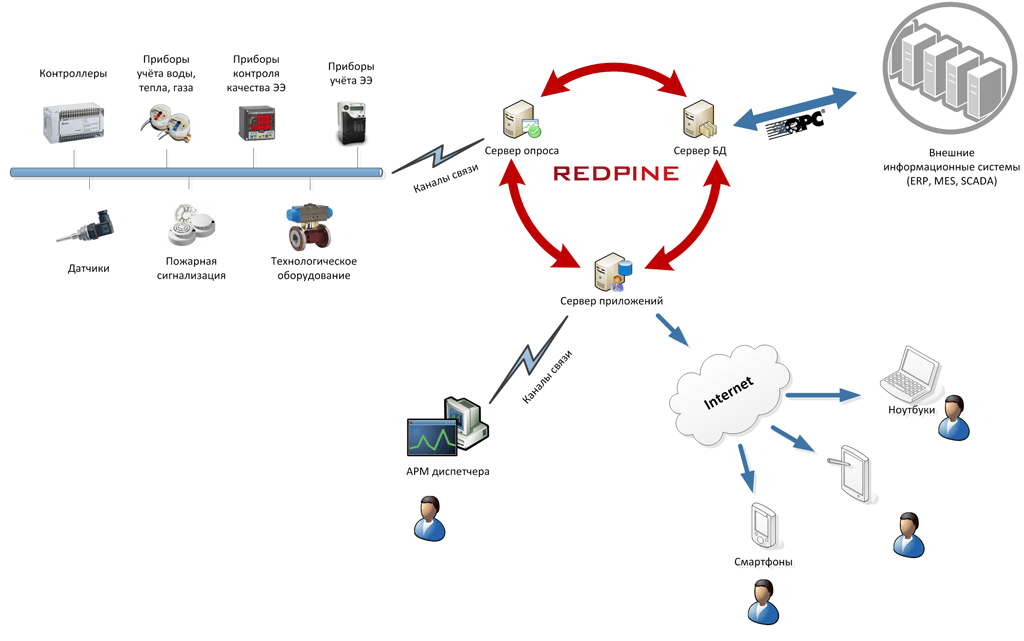

Архитектура комплекса RedPine:
В состав систем на базе комплекса RedPine, в зависимости от конкретного проекта, входят самые разнообразные датчики, контроллеры и контрольно-измерительные приборы.
Комплекс RedPine поддерживает широкий список технологий и протоколов, используемых для передачи данных и работы с оборудованием. Поддержка оборудования и специализированных протоколов (например Modbus) осуществляется с помощью технологии OPC.
Сервер опроса осуществляет роль главного контролирующего органа системы – именно здесь осуществляется проверка состояния каналов связи, осуществляется контроль достоверности поступающих данных и соответствие показателей заданным ограничениям. При необходимости осуществляется аварийное SMS – информирование персонала.
Комплекс RedPine осуществляет работу с данными в режиме реального времени, обеспечивая предоставление и обработку информации с частотой до 0.1 мс. Вся поступающая информация поступает в сервер архивации и доступна для последующей обработки и анализа. Для снижения нагрузки на аппаратную часть и увеличения объѐма полезных данных осуществляется предварительная фильтрация данных.
Сервер приложений – ключевое звено в архитектуре RedPine. Именно здесь сосредоточена вся бизнес-логика системы. Здесь происходит формирование расчѐтных показателей, обрабатываются действия диспетчера, происходит автоматическое регулирование параметров работы оборудования.
Уровень отображения информации – та часть комплекса RedPine, которая отвечает за взаимодействие с пользователем. АРМ диспетчера RedPine – современное программное обеспечение, обладает удобным, интуитивным интерфейсом. Отображение схем и процессов системы осуществляется с помощью интерактивных мнемосхем, с возможностью управления процессами и визуальной и звуковой индикацией аварийных состояний. Для анализа поведения системы на отрезке времени используются инструменты «тренды» и «цифровая панель». Цифровая панель позволяет анализировать сразу несколько объектов. Оба инструмента могут использоваться как с данными, поступающими в режиме реального времени, так и для анализа событий за прошедшие периоды. Также информация может представлена в табличной форме и виде разнообразных отчѐтов.
WEB - сервер позволяет осуществлять мониторинг и управление системой с помощью обычного браузера и портативных устройств. Для работы с передвижными объектами в RedPine реализована интеграция с картографической системой и GPS/ГЛОНАСС трекинг.
Системы на базе комплекса RedPine могут быть использоваться как самостоятельно, так и в сопряжении с другими автоматизированными системами, установленными на предприятии. С помощью технологии OPC возможна интеграция с внешними SCADA и ERP системами, позволяя встроить комплекс RedPine в существующие системы АСУ ТП и системы управления предприятием.
Скриншоты
WEB - интерфейс
Программный комплекс RedPine позволяет получить удалённый WEB - доступ из любой точки мира практически ко всем возможностям системы, установленной на локальном месте диспетчера.
Аварийные оповещения и события
Имеющиеся инструменты позволяют получать информацию о произошедшей аварийной ситуации максимально оперативно - в том числе с помощью SMS-сообщений, по электронной почте.
По большинству событий доступна детальная информация, позволяющая максимально точно оценить обстановку и понять причины произошедшего, что снижает время, необходимое для восстановления работоспособности оборудования.
Контроль качества электроэнергии
Большой опыт по созданию проектов в области контроля качества электроэнергии позволяет нам предоставить наиболее удобные и эффективные инструменты для контроля и анализа показателей качества электроэнергии.
Мнемосхемы
Для оценки общего состояния контролируемых инженерных систем и быстрой локализации проблем предназначен инструмент "мнемосхемы". Мнемосхема отражает схему инженерных систем объекта в виде, наиболее привычном для обслуживающего персонала. Каждый элемент мнемосхемы может быть интерактивным и отражать не только текущее состояние, но и позволяет переходить на локальную схему отдельной подсистемы/объекта.
Тренды
Тренды - это инструмент, позволяющий оценивать состояние отдельных показателей в динамике.
Для наблюдения за показателями в режиме реального времени предназначен специальный инструмент - "Цифровая панель".
Управление ДГУ
Являясь одним из ведущих поставщиков дизель-генераторных установок на территории России мы не могли обойти вниманием данный вид оборудования, и разработали специальные инструменты для контроля и управления ДГУ.
Управление инцидентами и нарядами
Для полноценной работы диспетчерской службы в нашей системе предусмотрены специальные инструменты - управление инцидентами и нарядами. По каждому аварийному событию возможно создание инцидента с дальнейшей эскалацией в наряд на ремонтные работы. Таким образом обеспечивается управление полным циклом - от аварийного события до его устранения - в единой информационной системе.
